永磁同步電機（PMSM）效率高、功率密度大、低速轉矩足，在紡織、機床、包裝、機器人、新能源裝備里越來越常見。但同步電機要發揮出全部性能，關鍵不在電機本身，而在驅動器。


匯川技術 MD520 系列高性能電流矢量變頻器，專為同步電機控制做了算法優化。實際應用中，它能做到 0Hz 輸出 180% 額定轉矩、閉環矢量調速比 1:2000，綜合節能率可達 15%-25%。

一、匯川 MD520 變頻器同步電機控制的核心技術優勢

MD520 基于電流矢量控制平臺，針對永磁同步電機 / 同步磁阻電機做了專門優化。以下技術參數直接決定電機性能上限：

1. 高精度參數自辨識

同步電機調試最麻煩的是參數識別。MD520 支持 F1-37 調諧功能，可一鍵完成同步電機靜態 / 動態參數自辨識，自動識別定子電阻、D/Q 軸電感、反電動勢系數等關鍵參數。這樣不需要專業電機調試工程師，普通電工按步驟操作就能完成上線，縮短設備調試周期。

2. 零速大轉矩，重載啟動不打滑

• ——FVC 閉環矢量模式：0Hz 輸出 180% 額定轉矩
• ——SVC 開環矢量模式：0Hz 輸出 150% 額定轉矩

這個特性對機床主軸、拉絲機、起重設備等重載啟動場景很關鍵，低速運行平穩，不會出現啟動打滑或抖動。

3. 超寬調速范圍，速度控制精度高

• ——開環矢量調速比：1:500
• ——閉環矢量調速比（配編碼器）：1:2000
• ——轉速波動：≤±0.01%
• ——轉矩波動：≤±0.5%

印刷、造紙、紡織這些對速度一致性要求高的工藝，這套方案可以直接用。

4. 弱磁擴速 + 能效優化，綜合節能 15%-25%

MD520 內置同步電機專屬弱磁控制策略，拓展高速運行范圍。同時通過能效優化算法實時匹配負載需求，相比傳統異步電機驅動方案，綜合節能率可達 15%-25%。風機水泵、輸送設備等變負載場景節能效果更明顯。

二、MD520 同步電機方案適合哪些場景

1. 基礎調速場景

風機、水泵、輸送線等設備，開環矢量即可實現穩定調速。安裝布線簡單，EMC 抗干擾設計可減少信號干擾問題。

2. 高精度工藝場景

紡織卷繞、包裝機械、數控車床等設備，支持多段速、張力控制、位置閉環，配合抱閘控制功能，啟停平穩無張力波動。

3. 安全關鍵場景

機器人、升降設備、自動化產線等設備，標配 STO 安全轉矩關閉功能，滿足 IEC 安全標準。故障時可快速切斷轉矩，保護人員和設備。

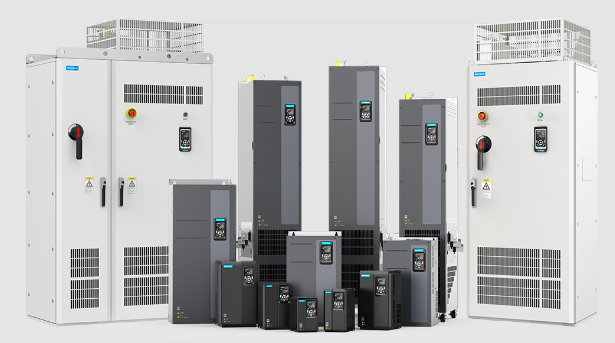

三、MD520 硬件規格與覆蓋范圍

• ——電壓規格：三相 380~480V、200~240V
• ——功率范圍：0.4kW ~ 400kW
• ——機型尺寸：T1-T12 全尺寸機型
• ——安裝方式：壁掛、嵌入式、柜內安裝

從小型設備到大型工控機柜，MD520 基本都能覆蓋。

四、同步電機核心參數設定表

以下是 MD520 同步電機控制常用參數設定參考，實際調試時請結合電機銘牌和負載情況：


參數組	功能碼	參數名稱	同步電機推薦設定	設定說明
基本參數	F0-01	第 1 電機控制方式	0（SVC）/1（FVC）	無編碼器設 0；有編碼器設 1
	F0-02	運行指令選擇	0（面板）/1（端子）/2（通訊）	調試用 0，現場常用 1
	F0-03	主頻率源選擇	2（AI1）/0（數字設定）	模擬量調速設 2，面板調速設 0
	F0-17	加速時間 1	5.0~30.0s	根據負載剛性設定
	F0-18	減速時間 1	5.0~30.0s	慣性大則適當加長
電機參數	F1-00	電機類型選擇	2（同步機）	必須設為 2，否則無法驅動
	F1-01	電機額定功率	按電機銘牌	單位：kW
	F1-02	電機額定電壓	按電機銘牌	單位：V
	F1-03	電機額定電流	按電機銘牌	單位：A
	F1-04	電機額定頻率	按電機銘牌	單位：Hz
	F1-05	電機額定轉速	按電機銘牌	單位：rpm
調諧參數	F1-37	調諧選擇	11/12/13	11：靜態調諧；12：動態空載調諧
編碼器參數（FVC）	F1-27	編碼器線數	按編碼器銘牌	常用 1024/2048
	F1-28	編碼器類型	0（ABZ 增量）	增量型編碼器設 0
矢量參數	F2-00	低速速度環 Kp	20~30	響應弱調大，震動調小
	F2-01	低速速度環 Ti	0.5s	積分時間，波動大調大
啟停參數	F6-00	啟動方式	0（直接啟動）	慣量大可設 1 轉速跟蹤
	F6-10	停機方式	0（減速停車）	自由停車設 1

五、選 MD520 的三大核心價值

1. 性能不妥協

同步電機專屬算法 + 矢量控制技術，兼顧低速大轉矩與高速高精度。在替代進口驅動方案時，性能對標不輸，成本更優。

2. 投入更劃算

同步電機 + MD520 組合，節能收益可以快速覆蓋設備改造成本。長期運行電費降低明顯，同時電機壽命更長、維護更少。

3. 適配更靈活

一臺驅動器兼容同步電機、異步電機、同步磁阻電機。生產線升級時不需要更換驅動，一機多用，降低庫存和改造成本。

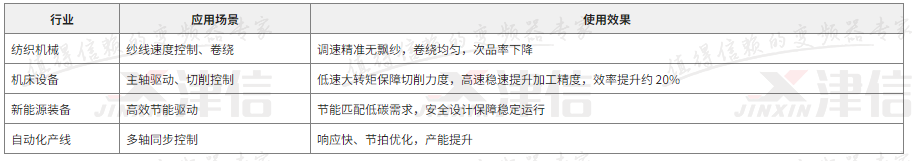

六、典型應用行業與效果

七、常見問題

永磁同步電機必須用專用變頻器嗎？

不一定必須專用，但普通 V/F 控制變頻器無法發揮同步電機優勢。要做出大轉矩、高精度、節能效果，建議使用支持同步電機矢量控制的變頻器，如匯川 MD520。

MD520 調試同步電機復雜嗎？

MD520 支持 F1-37 自動參數辨識功能，普通電工按步驟操作即可完成基本調試。復雜工藝場景建議由專業技術人員協助設定。

同步電機 + MD520 能省多少電？

相比異步電機驅動方案，綜合節能率一般在 15%-25% 之間，具體取決于負載類型、運行工況和原系統效率。風機水泵類變負載設備節能效果更明顯。

MD520 支持哪些同步電機類型？

支持永磁同步電機（PMSM）和同步磁阻電機，同時也兼容普通異步電機。

閉環和開環矢量有什么區別？

開環矢量（SVC）不需要編碼器，調試簡單，成本低，適合一般調速場景。閉環矢量（FVC）需要電機編碼器反饋，速度精度和低速轉矩更高，適合高精度工藝。

哪些行業最適合用這套方案？

紡織、機床、包裝、印刷、造紙、機器人、新能源裝備、自動化產線等對速度精度、轉矩響應、節能有要求的行業都適合。
